מִפרָט

1. מערכת אופטית: מערכת אופטית סופית

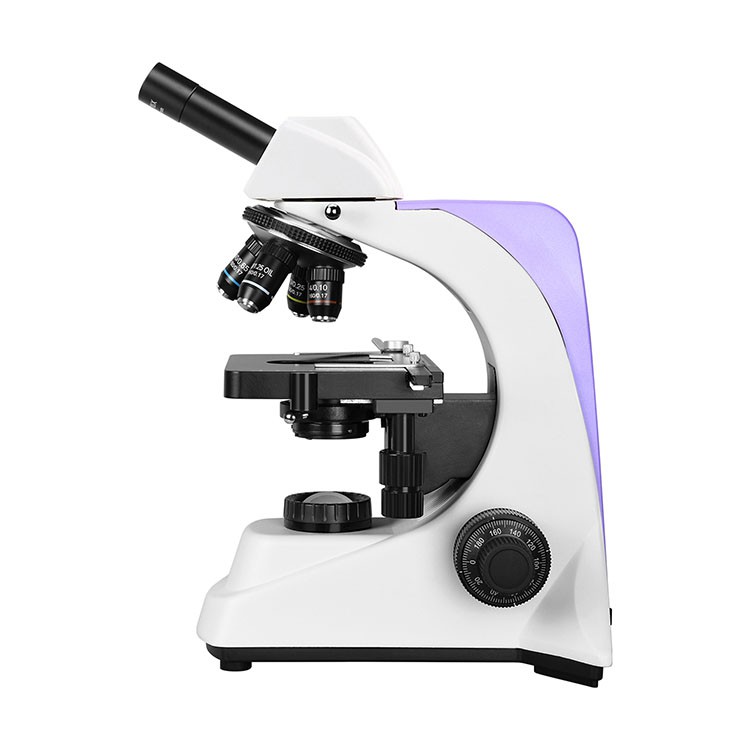

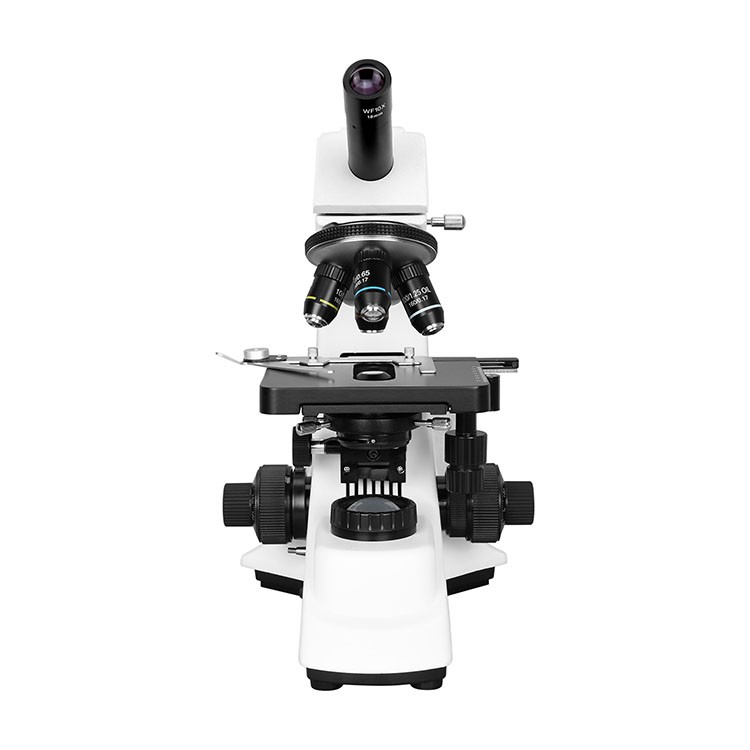

2. ראש צפייה: ראש צפייה מונוקולרי Siedentopf, משופע ב-30º, בין אישונים 48 מ"מ-75 מ"מ

3. עינית: עינית שדה רחב WF10X/18 מ"מ (WF16X אופציונלי)

4. מטרה: Finite 195 Series Achromatic Objectives 4X 10X 40Xs 100Xs (שמן)

5. Nosepiece: Outward Quadruple Nosepiece

6. מעבה: מעבה Abbe NA1.25 עם דיאפרגמה ומסנן של איריס

7. מערכת מיקוד: כוונון גס ועדין קואקסיאלי, חלוקה עדינה 0.002 מ"מ, קו גס 36 מ"מ

8. שלב: שלב מכאני דו-שכבתי 142x132 מ"מ, טווח נע75 מ"מx50 מ"מ

9. תאורה: תאורה חיצונית, 3W/LED

אביזרים אופציונליים:

ראש: ראש משקפת או ראש טרינוקולרי

עינית: WF16X

עדשת אובייקטיבית: תכנן יעדים (4X, 10X, 40X, 100X)

תאורה: תאורת הלוגן 6V 20W

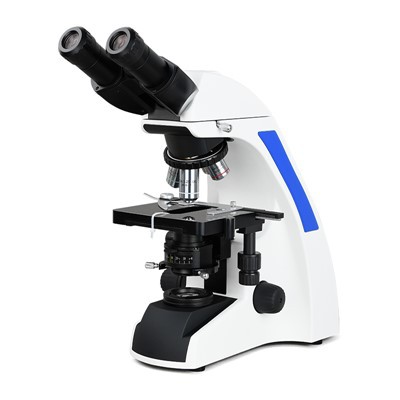

על מיקרוסקופ מעבדה ביולוגיה זה

ראש צפייה משקפת של Siedentopf: זה מתייחס לסוג הראש המשקפת במיקרוסקופ. לראשי Seidentopf יש עיצוב שבו ניתן לכוונן את המרחק הבין אישונים (המרחק בין העיניות) מבלי לשנות את המיקוד. זה מספק חווית צפייה נוחה למשתמשים.

משופע ב-30º, 360º מסתובב: ראש הצפייה נוטה בזווית של 30 מעלות, מה שמציע צפייה ארגונומית למשתמש. בנוסף, הוא יכול להסתובב 360 מעלות מלאות, מה שמאפשר שיתוף קל של המיקרוסקופ בין מספר משתמשים או למיקום נוח.

עינית שדה רחב WF10X/18 מ"מ: לעיניות יש מקדם הגדלה של פי 10 ומספקות שדה ראייה רחב יותר בהשוואה לעיניות סטנדרטיות. הערך של 18 מ"מ מתייחס לקוטר שדה הראייה הנראה דרך העינית.

מטרות אכרומטיות מסדרה סופיות 195: אלו הן סט של עדשות אובייקטיביות בעלות כוחות הגדלה שונים ופתחים מספריים. המספרים הקשורים למטרות מצביעים על הגדלה שלהם (4X, 10X, 40X ו- 100Xs) וה-"s" על היעדים 40X ו-100X מצביעים על כך שהם דורשים שמן טבילה כדי להשיג איכות הדמיה מיטבית.

פיסת אף מרובעת: זה מתייחס למנגנון המסתובב במיקרוסקופ שמחזיק את עדשות האובייקטיב. חתיכת אף מרובעת יכולה להכיל עד ארבעה מטרות, מה שמאפשר מעבר מהיר וקל בין הגדלות שונות.

במה מכנית כפולה שכבתית 142x132 מ"מ, טווח נע 75 מ"מx50 מ"מ: הבמה המכנית היא הפלטפורמה שעליה מניחים את הדגימה. העיצוב הדו-שכבתי מספק יציבות ומאפשר תנועה מדויקת הן בכיווני X (אופקי) ו-Y (אנכי). המידות שסופקו מצביעות על גודל הבמה, וטווח התנועה מציין את המרחק המקסימלי שניתן להזיז את הבמה לכל כיוון.

Abbe Condenser NA1.25 עם דיאפרגמה: הקבל Abbe הוא רכיב מתחת לבמה שעוזר להתמקד ולרכז את האור בדגימה. הצמצם המספרי (NA) של 1.25 מציין את יכולתו של הקבל לאסוף ולמקד אור. הדיאפרגמה מאפשרת התאמה של גודל הצמצם, שליטה בעוצמת ועומק השדה.

מסנן: זה כנראה מתייחס למחזיק מסנן או לחריץ שבו ניתן להכניס מסננים. מסננים משמשים כדי לשנות את האור העובר דרך הדגימה, להגביר את הניגודיות או להפחית את הסנוור.

כוונון גס ועדין קואקסיאלי: זה מתייחס למנגנון המיקוד של המיקרוסקופ. התאמה קואקסיאלית פירושה שכפתורי המיקוד הגסים והעדינים ממוקמים באופן קונצנטרי, ומאפשרים מיקוד קל ומדויק יותר.

חלוקה עדינה {{0}}.002 מ"מ, קו גס 36 מ"מ: ערכים אלה מתארים את מרווחי המדידה עבור כפתורי המיקוד העדינים והגסים. החלוקה העדינה של 0.002 מ"מ מציינת את המרחק הקטן ביותר שבו ניתן לכוונן את המיקוד, מה שמאפשר מיקוד מדויק. המהלך הגס של 36 מ"מ מציין את המרחק המקסימלי שניתן להזיז את הבמה עם כפתור המיקוד הגס.

התאמת LED 1W/LED: זה מציין שהמיקרוסקופ מצויד במקור אור LED להארה. ערך 1W מייצג את עוצמת ה-LED, ו"התאמת LED" מתייחס ככל הנראה ליכולת להתאים את עוצמת התאורה.
